您的位置:首頁 > 產品展示 > 成套產品
成套產品

YBW-12-0.4戶外預裝式變電站(歐式)

所屬分類:成套產品
瀏覽次數:391
二維碼:

添加時間:2024-06-27
簡要說明:
YB 系列預裝式變電站是將高壓電器設備,變壓器、低壓電器設備等組合成緊湊型成套配電裝置,用于城市高層建筑、城鄉建筑、居民小區高、新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所, 作配電系統中接受和分配電能之用。

一、產品概述

YB 系列預裝式變電站是將高壓電器設備,變壓器、低壓電器設備等組合成緊湊型成套配電裝置,用于城市高層建筑、城鄉建筑、居民小區高、新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所, 作配電系統中接受和分配電能之用。

YB 預裝變電站具有成套性強、體積小、結構緊湊、運行可靠、維護方便、以及可移動等特點,與常規土建式變電站相比,同容量的箱式變電站占地面積通常為常規變電站的1/10~15,大大減少了設計工作量及施工量,減少了建設費用。在配電系統中,可用于環網配電系統,也可用于雙電源或放射終端配電系統,是目前城鄉變電站建設和改造的新型成套設備。

YB 預裝式變電站符合GB/T17467-1998《高壓/低壓預裝式變電站》國家標準。

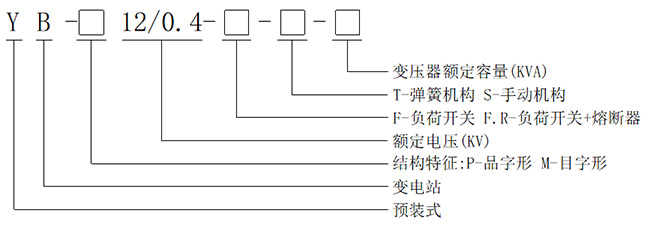

二、產品型號及含義


三、正常使用條件

1.環境溫度:高溫+40℃,低溫度-15℃;

2.相對濕度:日平均≤95%RH,日平均水蒸汽壓力不超過2.2kPa;

月平均≤90%RH,月平均水蒸汽壓力不超過1.8kPa;

3.海拔高度:≤1000m;

4.地震烈度:不超過8度;

5.周圍空氣沒有明顯受到可燃性氣體、塵埃、煙、腐蝕性蒸汽或鹽霧等的污染;

6.無經常性的劇烈振動場所。

注:超出GB3906規定的正常條件下使用時,請與本公司溝通協商。

四、主要技術參數

名稱單位高壓電器設備變壓器低壓電器設備
額定電壓kV1010/0.40.4
額定電流A1250
100~5000
額定頻率Hz505050
額定容量kVA
100~2500
額定熱穩定電流kA20/4S
30/15
額定動穩定電流(峰值)kA50
63
額定關合短路電流(峰值)kA50
15~30
額定開斷短路電流kA31.5(熔斷器)

額定開斷負荷電流A630

lmin工頻耐受電壓kV對地、相間42,斷口間4835/28(5min)20/2.5
雷電沖擊耐受電壓kV對地、相間75,斷口間8575
殼體防護等級
IP23IP23IP23
噪音水平dB
油變≤55、干變≤65
回路數1~624~30
低壓側無功補償量kvar

750

五、產品結構特點

本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成,分成三個功能隔室即高壓室、變壓器室和低壓室,高、低壓室功能齊全,高壓側一次供電系統,可布置成環網供電、終端供電、雙電源供電等多種供電方式,還可裝設高壓計量元件,滿足高壓計量的需求。變壓器室可選擇S9、SC以及其他系列低損耗油浸式變壓器或干式變壓器;低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案,有動力配電、照明配電、無功功率補償、電能計量和電量 測量等多種功能,滿足用戶的不同要求。并方便用戶的供電管理和提高供電質量。

可配備智能監控系統,可實時監測設備的運行狀態,實現遠程監控和故障診斷。

高壓室結構緊湊合理,并具有全面防誤操作聯銷功能。變壓器在用戶有要求時,可設有軌道能方便地從變壓器室兩側大門進出。各室均有自動照明裝置,另外高、低壓室所選用全部元件性能可靠、操作方便、使產品運行可靠、維護方便。

采用自然通風和強迫通風兩種方式。變壓器室和高、低壓室均有通風道,排風扇有溫控裝置按整定溫度能自動啟動和關閉,保證變壓器正常運行。

箱體結構能防止雨水和污物進入,材料選用彩色鋼板制作,有防腐隔熱功能,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長且外形美觀。

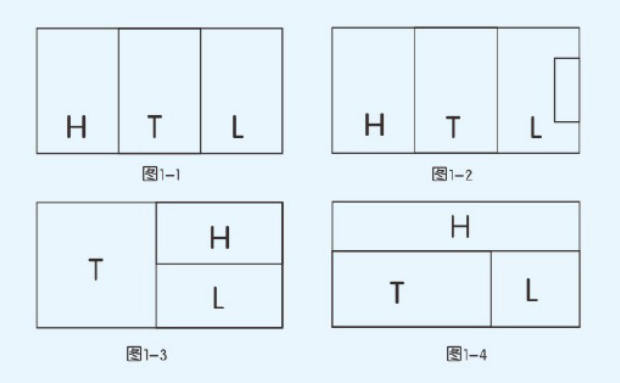

六、平面布置型式及外形尺寸圖


H-高壓室,T變壓器室,L低壓室

圖1 YB系列預裝式變電站平面布置圖

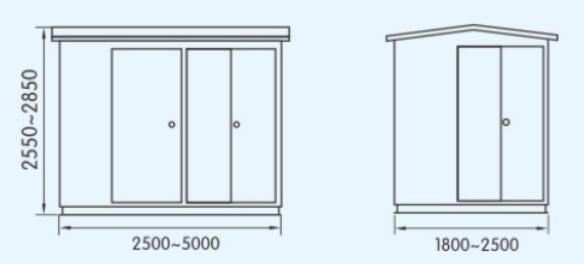

圖2目字形排列

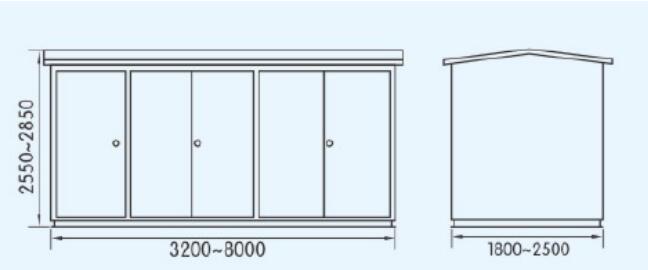

圖3品字形排列

七、基礎

1.地基耐力要求1000pa 以上。

2.基礎設在地勢較高處,四周向外排水,采用200#水泥砂漿砌筑,摻3%防水劑,底部向油槽略有傾斜(干變時取消油槽)。

3.基礎施工應符合THJ1683《 建筑電氣設計技術規程》有關規定。

4.接地干線及接地極的作法按常規做,接地電阻≤4Q。

注:附圖中尺寸為推薦值。

附圖:


八、訂貨須知

訂貨時需提供以下資料

1.變電站型號,數量;

2.變壓器型號,數量;

3.高壓和低壓一次接線方案及主要元器件的型號和數量

4.外殼材質及顏色。
