一、概述

電流互感器（簡稱CT）。在電力系統中，電流互感器（CT）是將大電流變成規定的小電流，廣泛應用于一次測量、控制和保護。它是電流表、電度表和電流控制系統必不可少的配套元件。CT正常工作時，二次側處于近似短路狀態，輸出電壓很低，但在運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振過電流、電容充電電流、電感啟動電流、一次負載短路電流等），就會在二次側產生數千伏甚至上萬伏的過電壓，這不僅給二次系統絕緣造成危害，還會使CT過激而燒損，甚至危及工作人員的生命。

我公司生產的CTB系列電流互感器二次過電壓保護器就是針對這一情況而設計，能夠有效防止因CT二次過電壓而引起的電力事故的發生。

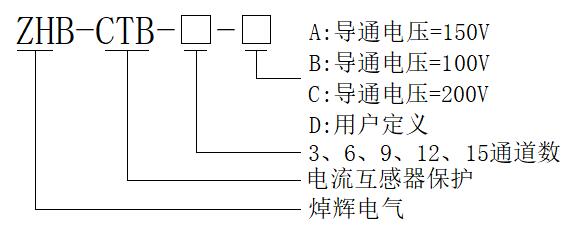

二、型號說明

三、技術參數

1）電源：AC85～265V  50HZ  DC90~360V；

2）正常漏電流Ie20V：≤1mA；

3）導通電壓UC：150V±5%（UC可根據用戶要求）；

4）導通時間：≤25ms；

5）遙信繼電器接點容量：AC250V/5A；

6）可靠性：符合IEC834-1要求。
